RAPTOR

La RAPTOR è una delle macchine per il taglio plasma progettate per ossitaglio e taglio plasma su lamiere destinate alla carpenteria metallica. Questa soluzione è configurata per il taglio lamiere di medio spessore, offrendo una struttura solida e una cinematica progettata per garantire precisione e continuità operativa.

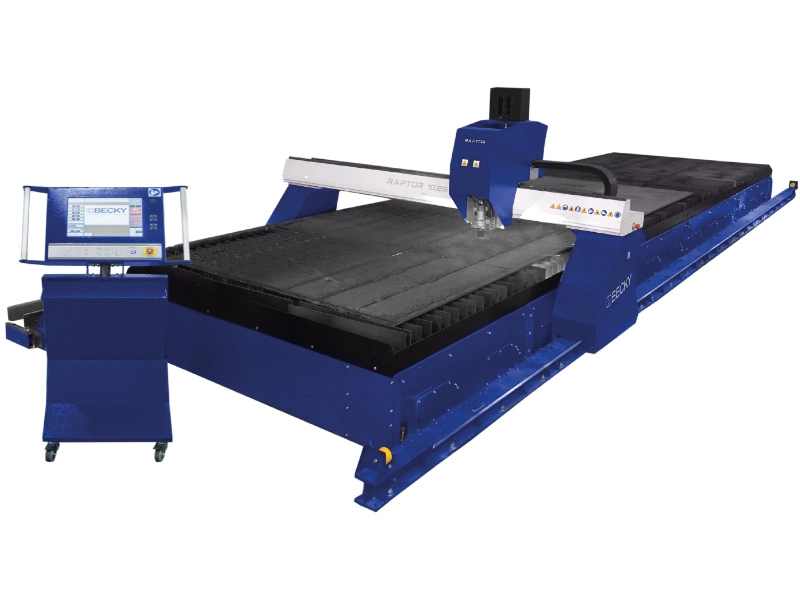

La macchina è realizzata con struttura gantry ad alta rigidità che scorre su guide prismatiche con pattini a ricircolo di sfere e sistema pignone e cremagliera a denti elicoidali, soluzione che garantisce elevata dinamica e precisione nei movimenti anche su grandi formati.

La RAPTOR integra tecnologie di plasma e ossitaglio in un’unica piattaforma, permettendo di gestire lavorazioni diversificate su lamiere di medio spessore con controllo costante del processo tramite CNC.

La configurazione può prevedere una o più unità plasma 2D e una o più unità ossitaglio 2D installate sullo stesso ponte, consentendo massima flessibilità operativa.

Contatta il nostro ufficio tecnico per configurare la RAPTOR più adatta alla tua produzione su tutto il territorio nazionale.

TAGLIO PLASMA

MAGGIORI INFORMAZIONI

CONTATTACI

Informazioni

Struttura e movimentazione per taglio lamiere di medio spessore

La RAPTOR, tra le macchine dedicate al taglio plasma e ossitaglio, è realizzata con struttura in acciaio elettrosaldato lavorata CNC, progettata per garantire rigidità durante le operazioni di taglio lamiere di medio spessore.

Il portale si muove su binari a terra tramite sistema gantry con pignoni e cremagliere a passo elicoidale di alta precisione, garantendo stabilità strutturale e movimenti fluidi anche su lunghezze elevate.

Il sistema di movimentazione è dotato di motorizzazioni digitali e trasmissioni progettate per assicurare precisione nei movimenti e ripetibilità del processo di taglio plasma. Le guide lineari e i riduttori a gioco ridotto consentono stabilità operativa durante le lavorazioni di plasma e ossitaglio su carpenterie metalliche.

Tutti gli assi sono equipaggiati con encoder assoluti e azionamenti digitali gestiti da CNC, consentendo controllo continuo della posizione e rapidità di posizionamento.

Il banco di lavoro è configurabile con sistema di aspirazione fumi a settori, progettato per garantire un’efficace estrazione durante le operazioni di taglio plasma e ossitaglio.

CONTATTACI

Plasma e ossitaglio con controllo CNC

La RAPTOR può essere configurata per operazioni di taglio plasma e ossitaglio, integrando il controllo delle tecnologie tramite CNC dedicato alla gestione del processo. Il sistema di controllo consente la regolazione dei parametri di taglio, garantendo precisione e continuità nel lavoro su lamiere di medio spessore.

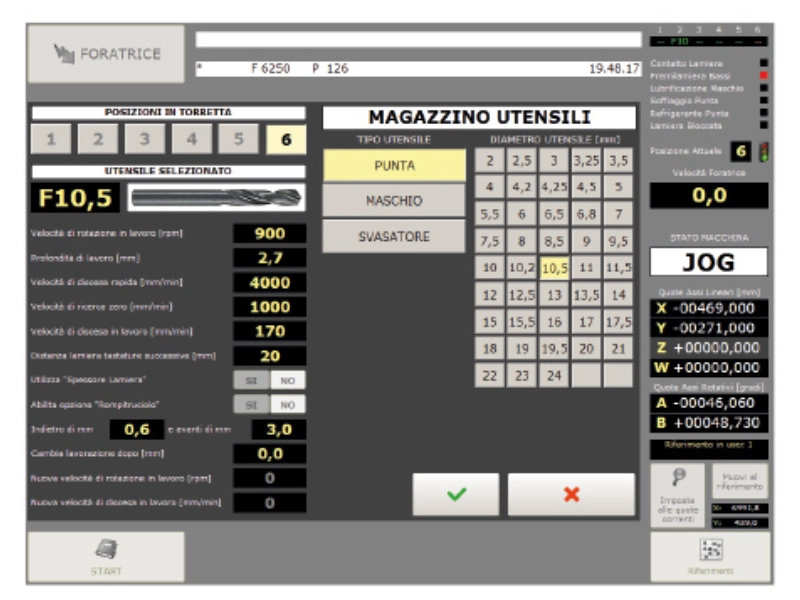

Il controllo numerico utilizza un computer industriale con sistema operativo Windows Embedded ed è dotato di schermo TFT LCD 15” touch screen.

Il CNC della RAPTOR è progettato per assicurare gestione coordinata degli assi e delle funzioni di plasma e ossitaglio, permettendo una lavorazione strutturata e controllata nel tempo.

L’interfaccia integra libreria parametrica per l’ottimizzazione dei parametri di taglio in funzione di materiale e spessore e consente connessione al Service per diagnostica remota, nel rispetto dei requisiti Industria 4.0.

CONTATTACI

Specifiche Tecniche

Di seguito sono riportati i dati tecnici completi della RAPTOR, macchina per taglio plasma e ossitaglio dedicata al taglio lamiere di medio spessore.

Modello	Lunghezza di Lavoro	Larghezza di Lavoro	Corsa dell’Asse Z	Lunghezza Macchina	Larghezza Macchina	Altezza Macchina	Altezza Tavolo di Lavoro	Velocità Massima Asse X-Y
RAPTOR 3.15	3 000 MM	1 500 MM	300 MM	5 000 MM	3 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 4.20	4 000 MM	2 000 MM	300 MM	6 000 MM	3 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 6.20	6 000 MM	2 000 MM	300 MM	8 000 MM	3 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 6.25	6 000 MM	2 500 MM	300 MM	8 000 MM	4 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 6.30	6 000 MM	3 000 MM	300 MM	8 000 MM	4 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 8.25	8 000 MM	2 500 MM	300 MM	10 000 MM	4 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 8.30	8 000 MM	3 000 MM	300 MM	10 000 MM	4 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 12.25	12 000 MM	2 500 MM	300 MM	14 000 MM	4 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 12.30	12 000 MM	3 000 MM	300 MM	14 000 MM	4 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 18.25	18 000 MM	2 500 MM	300 MM	20 000 MM	4 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 18.30	18 000 MM	3 000 MM	300 MM	20 000 MM	4 700 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 24.25	24 000 MM	2 500 MM	300 MM	26 000 MM	4 200 MM	2 000 MM	820 MM	30 M/MIN
RAPTOR 24.30	24 000 MM	3 000 MM	300 MM	26 000 MM	4 700 MM	2 000 MM	820 MM	30 M/MIN
