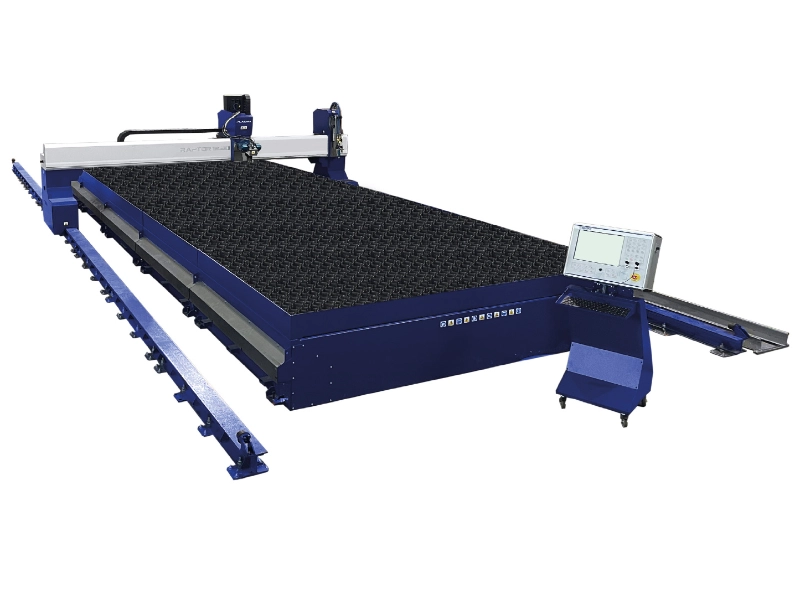

RAPTOR EVO
La RAPTOR EVO è una delle macchine progettate per il taglio plasma lamiere, configurabile per applicazioni di ossitaglio e foratura/filettatura su carpenterie metalliche. Questa soluzione integra tecnologie di taglio, plasma, ossitaglio e foratura all’interno di una piattaforma progettata per garantire precisione e continuità operativa.
La RAPTOR EVO è sviluppata per lavorazioni su lamiere di grandi dimensioni e può essere equipaggiata con sistemi dedicati al taglio plasma lamiere e all’ossitaglio e foratura/filettatura, offrendo una configurazione flessibile in base alle esigenze produttive.
Contatta il nostro ufficio tecnico per configurare la RAPTOR EVO più adatta alla tua produzione su tutto il territorio nazionale.
TAGLIO PLASMA
MAGGIORI INFORMAZIONI
CONTATTACI
Informazioni
Struttura, movimentazione e sicurezza per taglio plasma di lamiere
La RAPTOR EVO, tra le macchine dedicate al taglio plasma lamiere, è realizzata con struttura in acciaio elettrosaldato lavorata CNC, progettata per garantire rigidità e stabilità durante le operazioni di taglio, plasma, ossitaglio e foratura/filettatura.
Il sistema di movimentazione è dotato di motorizzazioni digitali ad alta dinamica, con riduttori a gioco ridotto, encoder assoluti e guide lineari che assicurano precisione nei movimenti e ripetibilità del processo di taglio plasma. Questa configurazione consente alla RAPTOR EVO di mantenere controllo costante anche nelle lavorazioni su grandi lamiere e carpenterie strutturali.
La macchina può essere equipaggiata con sistema di sicurezza Laser Scanner (SLS) a doppio livello di intervento, conforme alle normative CE, garantendo protezione durante le operazioni di plasma, ossitaglio e foratura.
CONTATTACI
Testa bevel 3D, ossitaglio, foratura/filettatura e controllo numerico

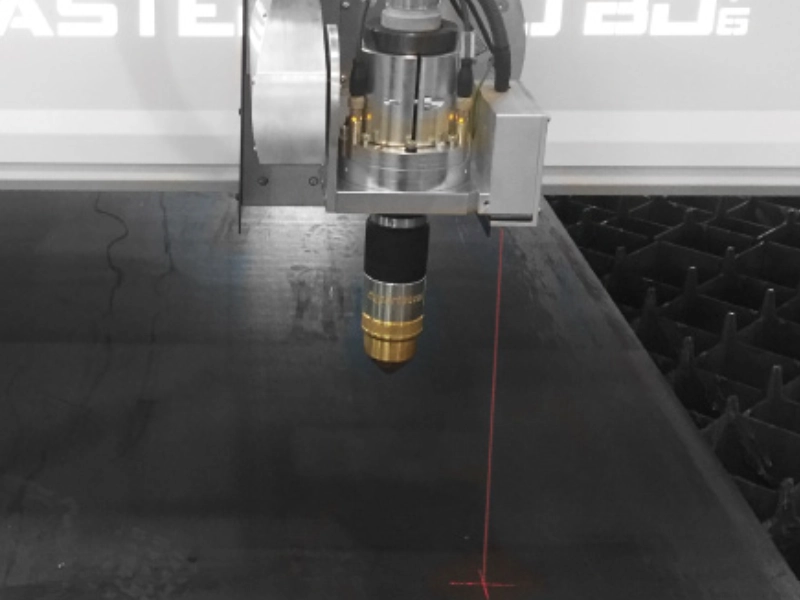

La RAPTOR EVO può essere configurata con testa di taglio plasma 3D bevel progettata dall’ufficio tecnico, che consente inclinazioni fino a +/- 50° mantenendo il controllo automatico dell’altezza torcia tramite sistema BHC. Le macro parametriche integrate nel CNC permettono la gestione del processo di taglio plasma lamiere in funzione di materiale, spessore e angolazione.

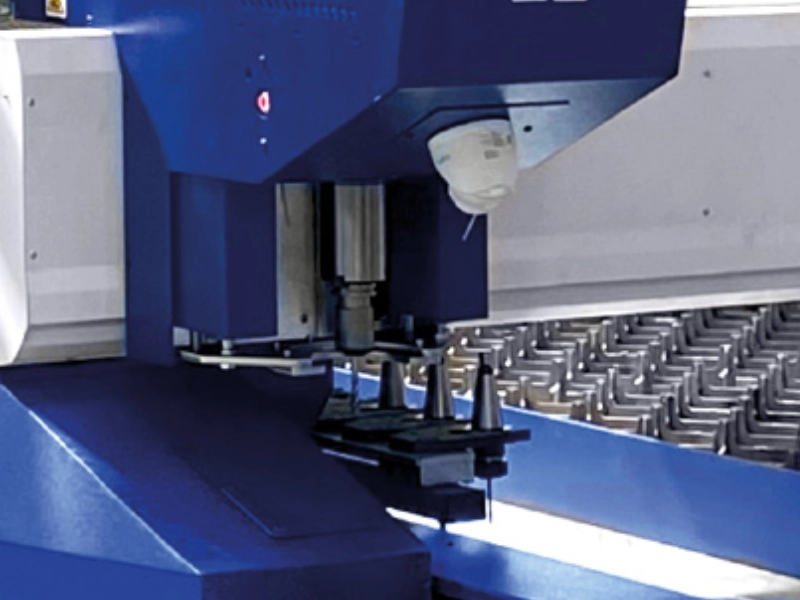

La macchina può integrare sistema ISO40 per ossitaglio e foratura/filettatura, consentendo operazioni di foratura fino a Ø 35 mm e filettature fino a M28. L’unità permette foratura, filettatura e svasatura con lubrificazione esterna nebulizzata; l’asse mandrino è azionato da motore brushless e il premilamiera pneumatico, gestito da CN, garantisce stabilità durante la lavorazione.
Il controllo numerico della RAPTOR EVO, sviluppato per la gestione integrata di taglio, plasma, ossitaglio e foratura, utilizza computer industriale con Windows embedded ed è dotato di schermo TFT LCD 15” touch screen. Il software consente all’operatore di verificare i parametri tramite libreria parametrica per ottimizzare il processo di taglio plasma lamiere e permette connessione al Service per il monitoraggio remoto, nel rispetto dei requisiti Industria 4.0.
CONTATTACI
Specifiche Tecniche
Di seguito sono riportati i dati tecnici completi della RAPTOR EVO, macchina per taglio plasma lamiere, ossitaglio e foratura/filettatura.
| Modello | Lunghezza di Lavoro |
Larghezza di Lavoro |
Corsa dell’Asse Z |
Lunghezza Macchina |
Larghezza Macchina |
Altezza Macchina |
Altezza Tavolo di Lavoro |
Velocità Massima Asse X-Y |
|---|---|---|---|---|---|---|---|---|
| RAPTOR Evo 3.15 | 3 000 MM | 1 500 MM | 300 MM | 5 000 MM | 3 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 4.20 | 4 000 MM | 2 000 MM | 300 MM | 6 000 MM | 3 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 6.20 | 6 000 MM | 2 000 MM | 300 MM | 8 000 MM | 3 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 6.25 | 6 000 MM | 2 500 MM | 300 MM | 8 000 MM | 4 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 6.30 | 6 000 MM | 3 000 MM | 300 MM | 8 000 MM | 4 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 8.25 | 8 000 MM | 2 500 MM | 300 MM | 10 000 MM | 4 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 8.30 | 8 000 MM | 3 000 MM | 300 MM | 10 000 MM | 4 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 12.25 | 12 000 MM | 2 500 MM | 300 MM | 14 000 MM | 4 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 12.30 | 12 000 MM | 3 000 MM | 300 MM | 14 000 MM | 4 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 18.25 | 18 000 MM | 2 500 MM | 300 MM | 20 000 MM | 4 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 18.30 | 18 000 MM | 3 000 MM | 300 MM | 20 000 MM | 4 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 24.25 | 24 000 MM | 2 500 MM | 300 MM | 26 000 MM | 4 200 MM | 2 000 MM | 820 MM | 60 M/MIN |
| RAPTOR Evo 24.30 | 24 000 MM | 3 000 MM | 300 MM | 26 000 MM | 4 700 MM | 2 000 MM | 820 MM | 60 M/MIN |
