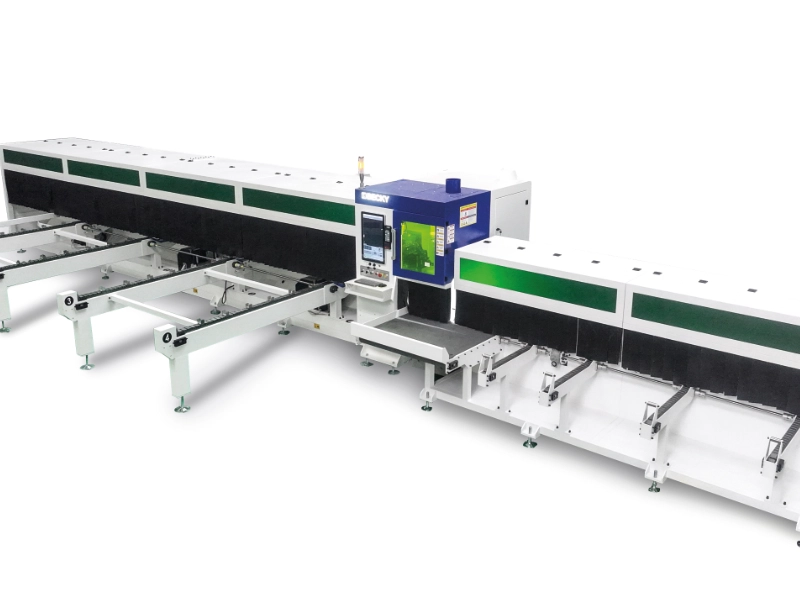

X TUBE A24-65 CT

Motorizzazioni, trasmissioni e precisione dei movimenti

La X TUBE A24-65 CT è equipaggiata con motorizzazioni assi ad alta dinamica con azionamenti digitali e comunicazione in fibra ottica, dimensionati per garantire eccellente accelerazione e adeguata velocità in rapido.

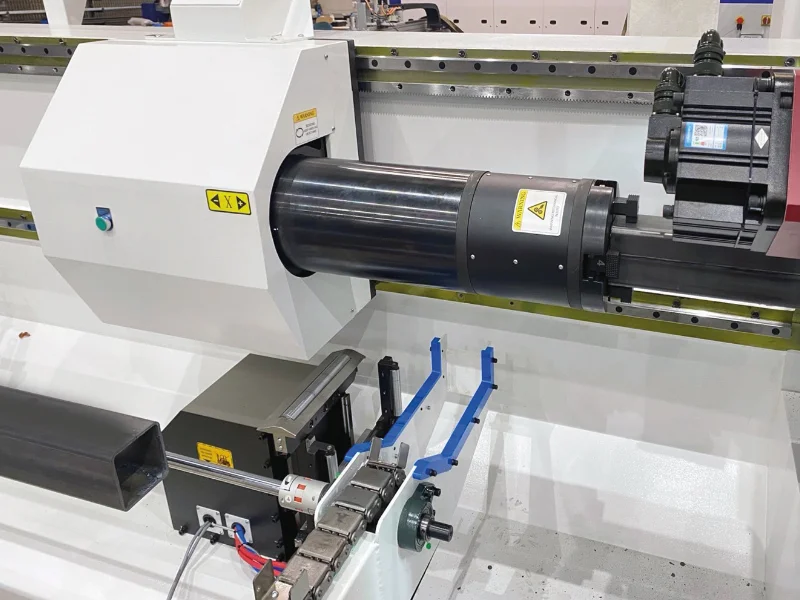

Il mandrino master di avanzamento e rotazione tubi è composto dall’asse X e dall’asse C1; il mandrino C1 è ricavato da un blocco di acciaio lavorato a macchina e integrato sulla base dell’asse X per garantire elevate performance nei movimenti longitudinali.

La velocità dell’asse X in rapido raggiunge i 50.000 mm/min, mentre la velocità massima di rotazione dei mandrini arriva a 200 gradi/sec, assicurando dinamiche elevate e rapidità nei cicli produttivi.

Il mandrino C2 è realizzato con struttura monoblocco in acciaio elettrosaldato e lavorato a macchina, integrata con la trave dell’asse Y, rendendo l’insieme estremamente stabile ed esente da vibrazioni.

I riduttori epicicloidali installati sono a gioco ridotto e a bassa rumorosità e, insieme a cremagliere e pignoni a denti elicoidali, assicurano elevata precisione nei movimenti. Tutte le guide sono di tipo lineare a ricircolo di sfere e ingabbiate.

Tutti gli assi sono dotati di encoder assoluti che non necessitano di azzeramento all’accensione; sono inoltre installati interruttori di extra corsa a doppio canale e finecorsa meccanici di sicurezza, garantendo controllo e protezione durante il processo di taglio laser tubi.

Sistema di serraggio e controllo numerico

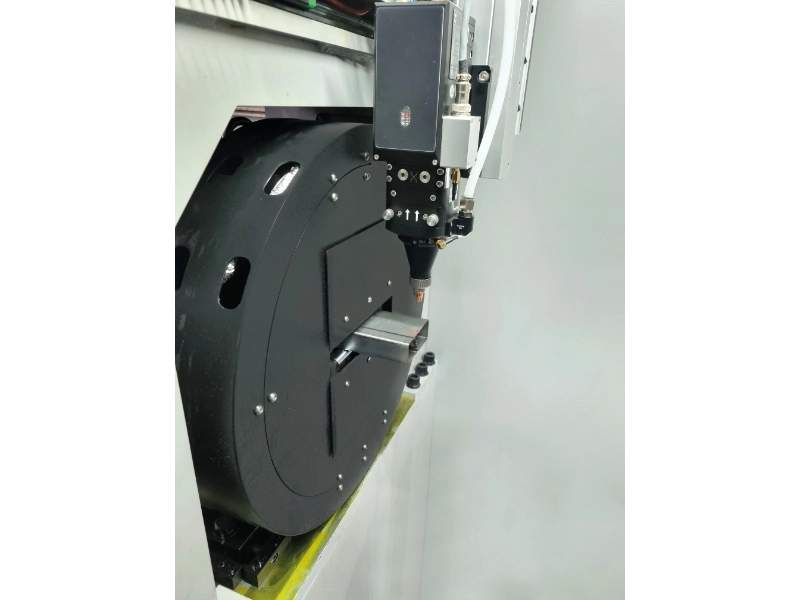

Il sistema di serraggio della X TUBE A24-65 CT è progettato per garantire stabilità del tubo durante l’intero ciclo di lavorazione. La configurazione dei mandrini consente una gestione controllata della rotazione e del bloccaggio del pezzo, assicurando precisione e ripetibilità nella lavorazione tubolari, travi e profilati.

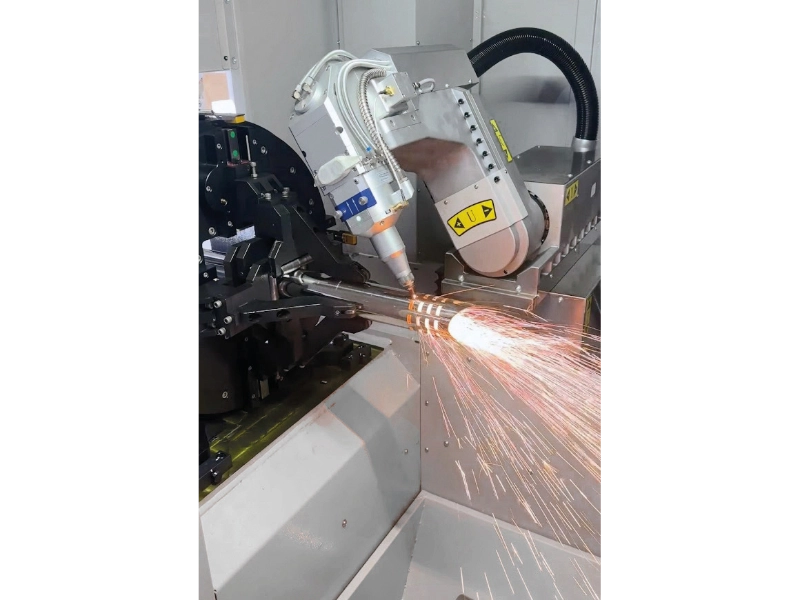

La macchina è equipaggiata con testa laser Bevel motorizzata di ultima generazione, in grado di inclinarsi fino a ±45°, consentendo la realizzazione di tagli inclinati per preparazioni alla saldatura o operazioni di assemblaggio.

La testa integra sistemi avanzati di controllo del processo, tra cui sensori per il monitoraggio della temperatura e per il rilevamento di impurità sul vetro di protezione della focale, prevenendo anomalie e garantendo continuità operativa.

La macchina è equipaggiata con controllo numerico sviluppato da Becky, dotato di monitor LCD 21” touch screen e interfaccia HMI uomo/macchina di facile utilizzo e completa di tutte le funzioni laser. Il CNC controlla tutti gli assi X-Y-Z-V-C-B, inclusi gli assi ausiliari per il carico e lo scarico dei tubi, la sorgente laser e la testa di taglio, garantendo continuità operativa nel processo di taglio laser tubo universale.
